كيف تخفّض أجهزة استعادة الطاقة استهلاك الكهرباء في التناضح العكسي لمياه البحر بنسبة 50% — مبادلات الضغط مقابل الشواحن التوربينية.
في محطة نموذجية للتناضح العكسي لمياه البحر تعمل عند معدّل استرجاع 40–45%، يخرج 55–60% من مياه التغذية من قطار الأغشية كمحلول ملحي (brine) — لا يزال عند ضغط تشغيل قريب من ضغط الغشاء (~55–70 bar). يحمل تيار المحلول الملحي هذا 60–80% من الطاقة الهيدروليكية التي توفّرها المضخّة عالية الضغط. وإهدار هذه الطاقة في صمام خانق إلى الجو هو الفارق بين تناضح عكسي لمياه البحر بمعدّل 7–8 kWh/m³ وآخر بمعدّل 2.5–4 kWh/m³.
القدرة الهيدروليكية للمضخّة عالية الضغط (بتجاهل الكفاءة):
P_hyd [kW] = Q_feed [m³/h] × ΔP [bar] / 36
استهلاك الطاقة النوعي (SEC) منسوباً إلى الماء المنفوذ (permeate):
SEC = P_hyd / (η_pump · Q_permeate) = ΔP / (36 · η_pump · Y)
لتناضح عكسي لمياه البحر عند 60 bar ومعدّل استرجاع 45% وكفاءة مضخّة 80%: SEC = 60 / (36 × 0.80 × 0.45) = 4.6 kWh/m³ للتغذية عالية الضغط وحدها — بدون استعادة الطاقة.
مع جهاز استعادة طاقة بكفاءة 95%، لم يعد على المضخّة الرئيسية سوى تعويض هبوط الضغط وخسائر الاسترجاع. ينخفض استهلاك الطاقة النوعي الصافي للتغذية عالية الضغط إلى ~1.8–2.2 kWh/m³. وبإضافة ضخّ السحب والمعالجة الأوّلية والمعالجة النهائية، يصل استهلاك الطاقة النوعي للمحطة بأكملها إلى 2.5–4 kWh/m³.
| النوع | المبدأ | الكفاءة |
|---|---|---|
| مبادل الضغط (متساوي الضغط) | دوّار سيراميكي يعرّض الحجرات بالتناوب للمحلول الملحي عالي الضغط والتغذية منخفضة الضغط | 95–97% |
| الشاحن التوربيني الهيدروليكي | توربين محلول ملحي على نفس عمود مضخّة تعزيز التغذية؛ طرد مركزي أحادي المرحلة | 80–83% |
| عجلة بلتون | توربين دفعي يستخرج طاقة المحلول الملحي ويُدير عمود المضخّة الرئيسية عالية الضغط | 75–85% (نادراً ما يُحدَّد اليوم) |
مبادل الضغط (PX) هو جهاز إزاحة موجبة: دوّار سيراميكي (ألومينا) ذو قنوات محورية يدور بين غطاءين سيراميكيين طرفيين. ومع دوران الدوّار، تُوصَل كل قناة بالتناوب بمنفذ المحلول الملحي عالي الضغط (فتمتلئ بالمحلول الملحي عالي الضغط) وبمنفذ التغذية منخفضة الضغط (حيث يدفع المحلول الملحي عالي الضغط تغذية منخفضة الضغط جديدة خارج منفذ التغذية عالية الضغط عند ضغط قريب من ضغط المحلول الملحي). ويبلغ الاختلاط بين المحلول الملحي والتغذية عند واجهة الدوّار 1–3%، ويُعامَل كزيادة طفيفة في ملوحة التغذية.
الشركات المصنّعة:
ولأن مبادل الضغط يقدّم التغذية عند ضغط المحلول الملحي (ناقص هبوط ضغط طفيف)، تلزم مضخّة تعزيز صغيرة لتعويض هبوط الضغط عبر قطار الأغشية ومبادل الضغط نفسه — نموذجياً 3–5 bar.

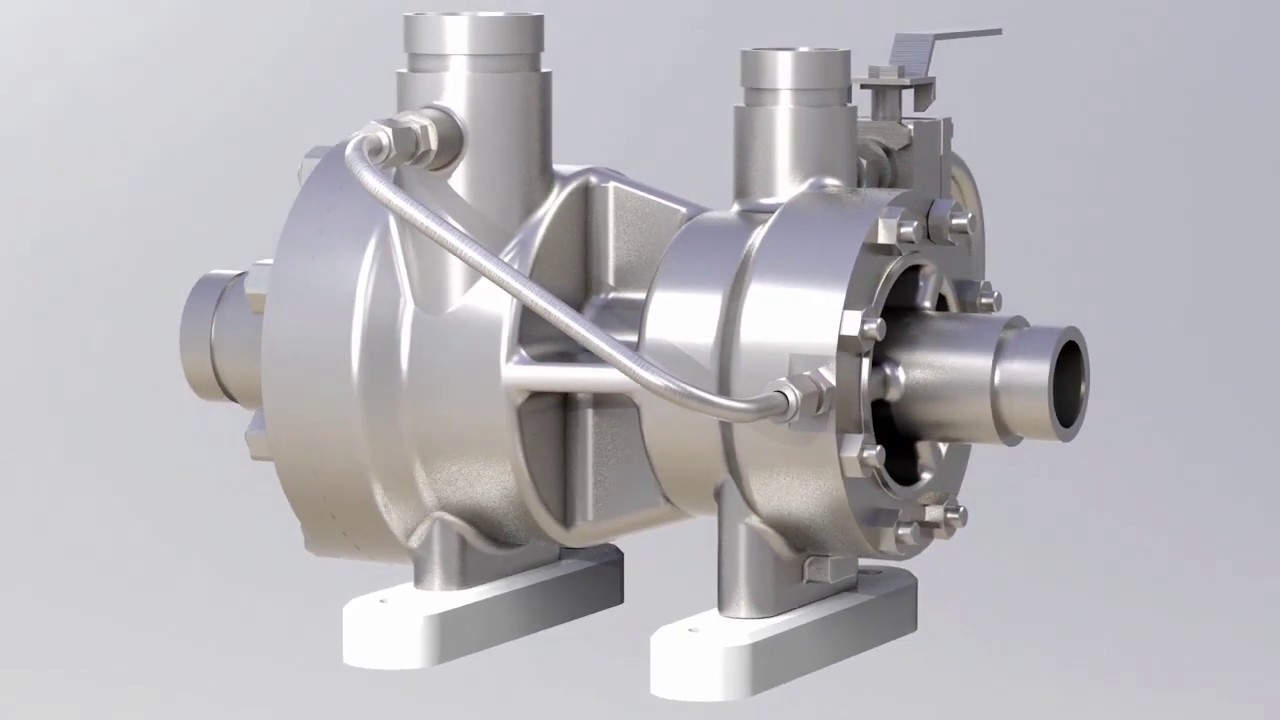

يجمع الشاحن التوربيني الهيدروليكي بين توربين مُدار بالمحلول الملحي ومضخّة تغذية على عمود واحد. يستخرج توربين المحلول الملحي الطاقة من تيار الرفض ويستخدمها مباشرةً لتعزيز ضغط تيار التغذية. لا محرّك خارجي، ولا اختلاط بين التيارين، ولا مضخّة تعزيز منفصلة.
يُعدّ FEDCO HPB-60 وHPB-130 من الأمثلة الرائدة. الميزات الرئيسية:
| المعيار | مبادل الضغط (PX) | الشاحن التوربيني (HPB) |
|---|---|---|
| كفاءة النقل | 95–97% | 80–83% |
| ميزة استهلاك الطاقة النوعي | أقل بـ ~0.3–0.5 kWh/m³ | الخط الأساس |
| النفقات الرأسمالية | أعلى؛ وحدات متعدّدة في مصفوفة | أقل؛ جهاز واحد |
| التعقيد الهيدروليكي | مضخّة تعزيز + أنابيب مصفوفة | جهاز واحد، أنابيب أبسط |
| الاختلاط | 1–3% (يرفع ملوحة التغذية قليلاً) | صفر |
| البصمة | أكبر للمحطات الكبيرة (مصفوفة) | مدمجة، خاصةً لأقل من 1 MGD |
| التخفيض | ممتاز (إضافة/إزالة وحدات نمطية) | جيّد مع محرّك متغيّر التردّد على مضخّة التعزيز |
| الصيانة | عمر دوّار سيراميكي 15 عاماً، محامل أحياناً | جزء متحرّك واحد، بلا عمرة مجدولة |
| الأنسب لـ | المحطات البلدية الكبيرة حيث يهيمن استهلاك الطاقة النوعي على التكلفة المنسوبة للمياه | المحطات المعبّأة في حاويات والصغيرة-المتوسطة، تشغيل وصيانة أبسط |
تُختبر أجهزة استعادة الطاقة الحديثة وفقاً لتعريف كفاءة نقل الطاقة المعياري الصادر عن ICC/IDA. وتُظهر القياسات الميدانية باستمرار 95–97% لأجهزة PX و80–83% للشواحن التوربينية. وتحقّق المحطات التي شُغّلت في العقد الماضي بانتظام استهلاك طاقة نوعي للمحطة بأكملها أقل من 3 kWh/m³ (سوريك 2 في إسرائيل: ~2.9؛ كارلسباد في كاليفورنيا: ~3.5 شاملاً النقل).
في نظام مزوّد بمبادل ضغط:
في نظام مزوّد بـ HPB:
لنأخذ تناضحاً عكسياً لمياه البحر بسعة 100,000 GPD (378 m³/day، ~16 m³/h ماء منفوذ) يعمل على مدار الساعة طوال الأسبوع عند معدّل استرجاع 40% (Q_feed = 40 m³/h، Q_brine = 24 m³/h) وضغط غشاء 65 bar.
عند 0.12 دولار/kWh، تبلغ الوفورات السنوية 34,000 دولار (HPB) أو 39,000 دولار (PX). ويُسترَدّ فارق النفقات الرأسمالية النموذجي البالغ 50,000–120,000 دولار خلال 1.5–3 سنوات. وبالنسبة للمحطات العاملة بالطاقة الشمسية، يقلّل جهاز استعادة الطاقة النفقات الرأسمالية للألواح الكهروضوئية والبطاريات بنسبة مماثلة — وغالباً ما يكون أكبر عامل مؤثّر منفرد في تصميم التحلية بالطاقة الشمسية.
